技术深潜：详解“ABC循环”如何重构空调能效边界

在空调技术发展趋于成熟的今天，任何微小的能效提升都意味着巨大的技术挑战。Huawa的创新并非对现有系统的简单修补，而是通过引入“空调伴侣”及独特的ABC循环架构，从系统层面重构了能量利用的路径，从而实现了能效边界的突破。本文将深入探讨这一架构的工程原理，特别是其对关键热力参数——“过热度”与“过冷度”的优化，及其对系统COP的深远影响。

一、 系统架构革命：从线性到“三体协同”

传统的分体空调系统是一个线性的“A-C”二元系统（室外机-室内机），冷媒在此间的能量交换是单一且连续的。

Huawa系统引入了第三个关键节点——B（空调伴侣），从而形成了两种可动态切换的智能循环模式：

1. 制热工况：ABC循环
   • 路径：室外机(A) → 空调伴侣(B) → 室内机(C)
   • 工程释义：此模式下，系统将传统的“冷凝器”功能一分为二。高温高压的冷媒首先在B（空调伴侣）中进行第一次高效换热，将大量冷凝潜热传递给水系统，用于辐射地暖。此后，冷媒并非直接回流，而是进入C（室内机）进行第二次换热，利用其余热为室内空气供暖。
   • 核心效果：此过程显著增加了冷媒在高压侧的过冷度。
2. 制冷工况：ACB循环
   • 路径：室外机(A) → 室内机(C) → 空调伴侣(B)
   • 工程释义：此模式下，系统重构了“蒸发器”的工作逻辑。冷媒在C（室内机）中完成主要蒸发吸热过程，为室内提供强制冷风。随后，并未完全蒸发的冷媒进入B（空调伴侣）进行第二次蒸发吸热，利用其余冷量为水系统提供辐射制冷。
   • 核心效果：此过程显著提高了冷媒在低压侧的过热度。

概念图示意：
.

二、 压焓图上的效能革命：“过热度”与“过冷度”的协同优化

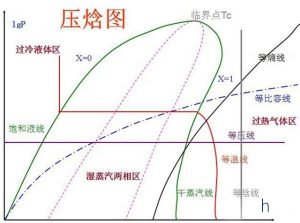

要理解能效提升的本质，压焓图（lgP-h图）是最直观的工具。下面我们通过对比传统系统与Huawa系统的理论循环，来揭示其能效增益的来源。

.

• 黑色虚线：代表传统空调系统的理论循环。
• 红色/蓝色实线：分别代表Huawa系统在制热/制冷工况下的理论循环。

1. 制冷工况：为什么“提高过热度”是能效关键？

在传统制冷循环中，为防止液击，压缩机吸气需要一定的过热度。但如果过热度来自与目标冷却环境无关的“有害过热”（如吸气管路吸热），则会导致单位质量制冷量下降，压缩机功耗增加，COP降低。

Huawa的ACB循环实现了 “有益过热”的精准控制：

• 过程分析：冷媒在室内机（C）蒸发后，在空调伴侣（B）中被可控地、进一步过热。这个过热过程发生在需要冷却的室内环境（通过辐射板），其吸收的热量同样构成了有效制冷量。
• 定量影响：
  • 提升单位质量制冷量：循环中的蒸发过程被有效延长，整个2-3’过程的制冷效应都得到了利用。
  • 降低压缩机压比：由于在B中吸收了更多热量，回流至压缩机的冷媒压力降幅更小，压缩机排气压力相应降低。
  • COP提升：根据 COP = Q_evap / W_comp，有效制冷量Q_evap的增加与压缩机做功W_comp的减少（得益于压比降低）共同作用，使得系统COP获得显著提升。根据我们的理论计算与初步测试，在标准工况下，制冷COP提升可达15%-25%。

2. 制热工况：为什么“增大过冷度”是性能基石？

在制热循环中，冷凝器出口的过冷度直接影响两个关键性能：1) 单位质量制热量；2) 系统在恶劣工况下的稳定性。

Huawa的ABC循环实现了 “过冷度的倍增效应”：

• 过程分析：冷媒在B（空调伴侣）中首次冷凝后，又在C（室内机）中被进一步过冷。这个额外的过冷度来自于向室内环境的有效散热，同样构成了有效制热量。
• 定量影响：
  • 提升单位质量制热量：每一千克冷媒在高压侧释放了更多的热量。
  • 提升系统稳定性与低温适应性：巨大的过冷度意味着节流阀前冷媒的焓值极低，这确保了在蒸发过程中有更长的“有用段”来从低温室外空气中吸热。这使得系统即使在-15℃乃至更低的室外环境中，仍能保持较高的蒸发压力，有效避免压缩机液击风险，并维持优异的制热COP。与传统系统相比，低温制热量衰减曲线得到极大改善，能效提升幅度在20%-30%以上。

三、 总结：重构边界，定义未来

Huawa的“ABC循环”本质上是一种系统级的能量品位梯级利用策略。它通过一个智能可控的节点B，将原本单一的能量交换过程，解构为两次或多此 targeted、高效的能量利用，从而：

1. 在制冷时，等效于增大了蒸发器面积和效率，并通过精准控制实现了“有益过热”。
2. 在制热时，等效于增大了冷凝器面积和效率，并创造了巨大的过冷度。

这一切的结果，不仅是在实验室数据上刷新了能效纪录，更是将“五恒”舒适家居的体验，以一种更高效、更稳定、更兼容的方式带给用户。这，就是Huawa对空调技术未来的重新定义。
